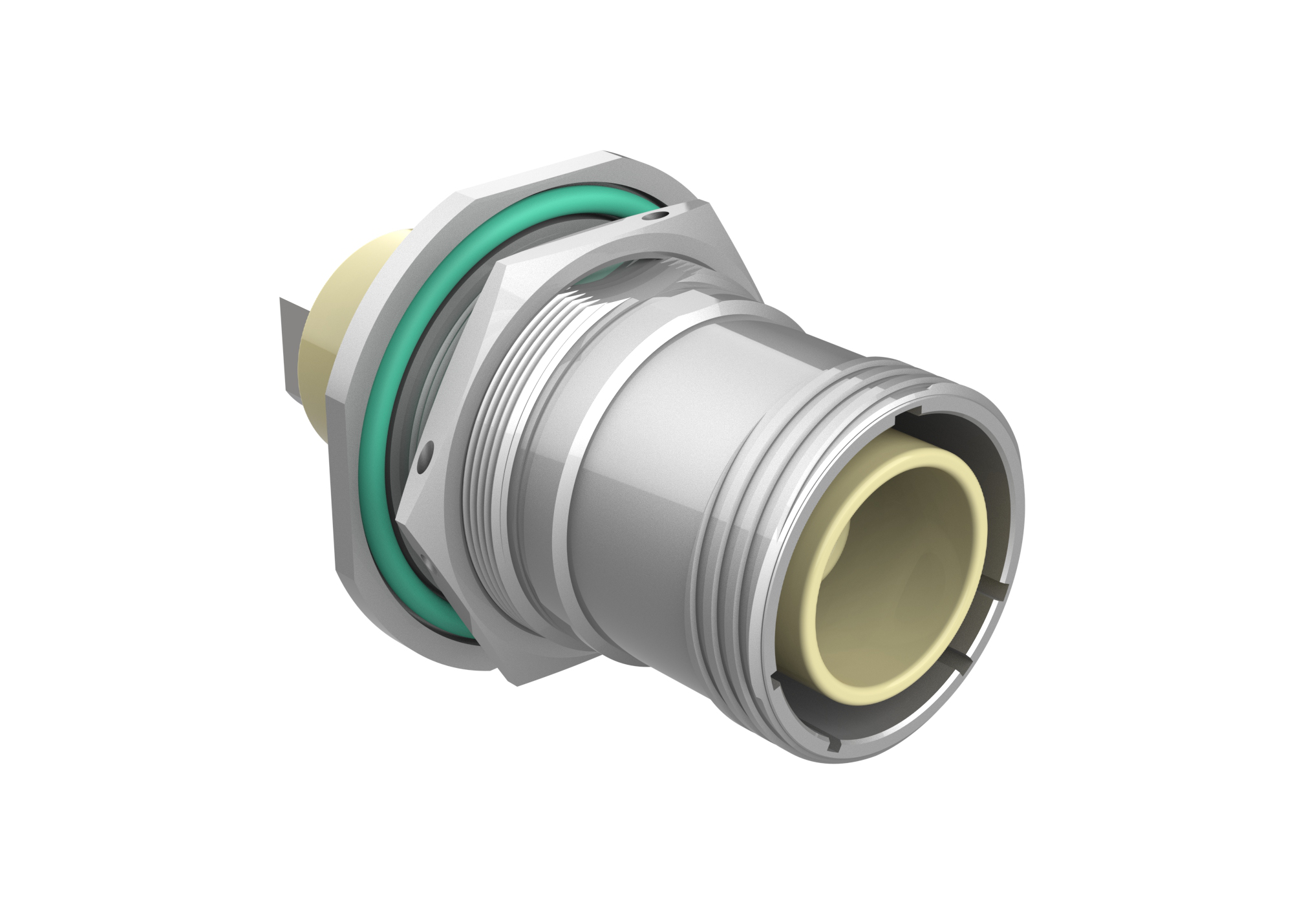

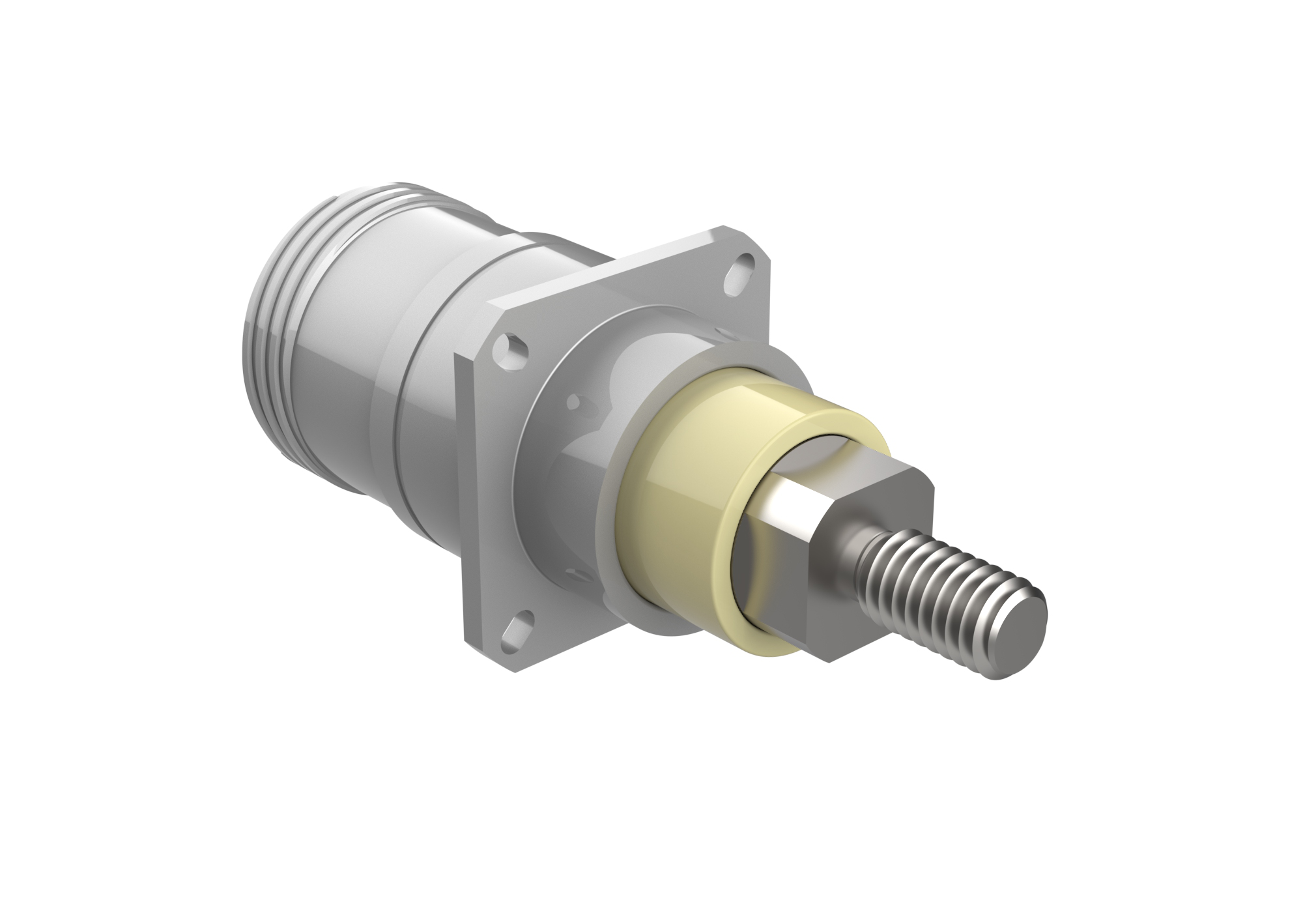

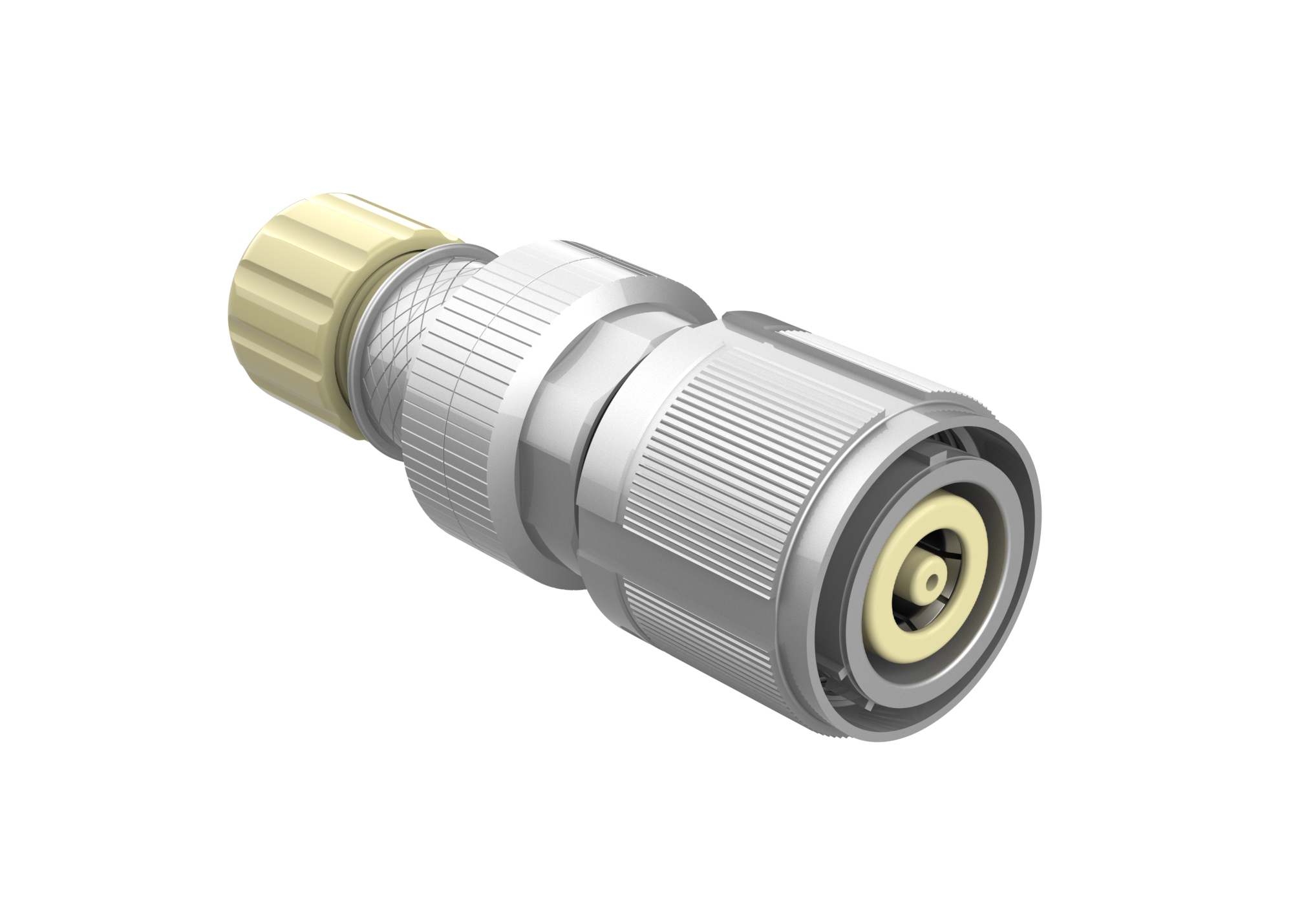

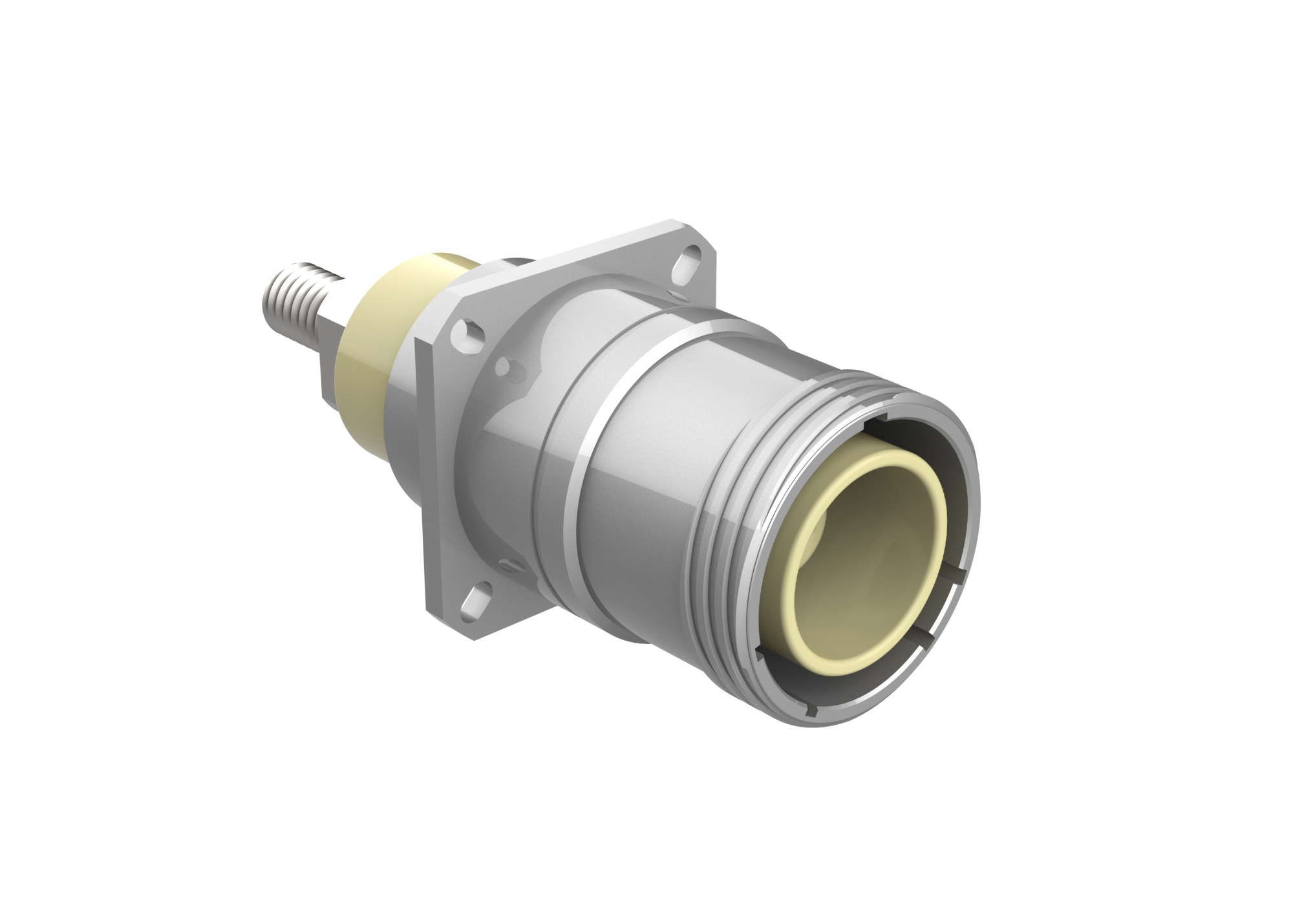

Raptor

Raptor is Amphenol LTD’s range of connectors engineered for High Voltage and High Current systems in E-Flight, E-VTOL and hybrid applications.

Features

  • TALON high temperature contacts
  • Shell Sizes 15 to 25
  • Silver Plated Copper Contact
  • Nickel Plated Aluminium Connector housings
  • Insulator material for High Voltage
  • Increased creepage & clearance distances
  • Improved insulation geometry for HV electric fields
  • Designed for increased operating voltages at aircraft altitudes

Applications

  • E-Flight
  • E-VTOL
  • Hybrid Aircraft
  • Harsh environment applications

Technicals

  • DC DWV @ sea level 8.5 KV
  • AC (rms) DWV @ sea level 8.5 KV
  • DC Operating Voltage @ 12,000 ft 2.5 KV
  • AC (rms) Operating Voltage @ 12,000 ft 2.5 KV
  • AC (rms) Operating Voltage @ 35,000 ft 2.0 KV
  • Partial Discharge IV @ 12,000 ft, 21°C 2.5KV AC (rms)
  • Partial Discharge IV @ 35,000 ft, 21°C 2.0KV AC (rms)
  • Maximum Temperature 200°C (ambient plus electrical heating)
  • Material & Finish RoHS Aluminium Electroless Nickel Plated,
  • Stainless Steel or Titanium
  • Contact TALON High Performance Contacts
